엘모스는 듀얼 브릿지 센서 시그널 프로세서 제품 'E520.47'을 출시했다고 밝혔다.

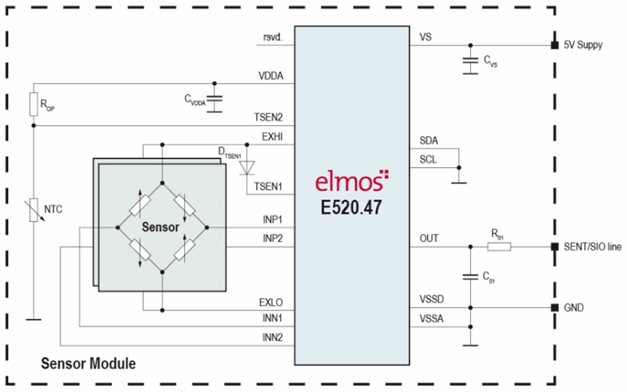

E520.47은 두 개의 저항 브릿지 센서에 15bit 델타 시그마 ADC를 각각 적용해 노이즈를 최소화한 센서 시그널 컨디셔닝을 제공하며 신호 보상 및 선형화 처리 기능이 포함돼있다. 두 개의 온도 채널에는 14bit 델타-시그마 ADC가 적용돼있어 다양한 온도 센서에서 얻은 신호를 보다 정교하게 감지하고 선형화한다. 자체 센서와 자기 진단 기능 등 ISO26262를 만족하는 안전 요구사항이 갖춰져 있기 때문에 E520.47은 안전과 관련된 애플리케이션에 집적되기에 적합하다.

센서를 통해 들어온 데이터는 보상되고 선형화되며 그 결과값은 디지털 SENT 인터페이스 출력단에서 확인할 수 있다. 듀얼 펑션 기능을 지원하는 SENT 핀은 시리얼 I/O 통신이 가능해 세 개의 와이어를 통해 이 IC 제품을 사용하기 위한 환경 설정 및 캘리브레이션이 가능하다. SENT 핀 뿐 아니라 I2C 인터페이스를 대안으로 사용하여 센서, 자기 진단, 캘리브레이션 및 데이터 설정에 더욱 빠르게 접근할 수도 있다.

벤치탑 평가 SW를 포함하는 캘리브레이션 툴이 제공되어 센서 애플리케이션의 빠른 양산 적용이 가능하다.

공급 전압은 4.75V ~ 5.25V의 범위를 지원하며 공급 전압단 및 데이터 출력단에서 전압의 전압의 Min/Max값은 -18/+35V이다.

두 개의 센서 데이터를 동시에 프로세싱 가능한 E520.47은 저항 센서 브릿지에 최적화된 제품으로 sensitivity range는 3 - 112mV/V이다. coarse gain은 10 단계로 조정 가능하고 coarse offset은 최대 +/-4*인풋 스팬 range까지 31단계로 설정할 수 있다.

15-bit ADC를 탑재하여 입력단의 노이즈 최소화했고 디지털 Low-Pass Filter는 13Hz … 1.1kHz로 조정 가능하며, 설정이 가능한 SENT 인터페이스를 통해 12-bit 출력도 가능하다.

E520.47은 완벽한 100% 디지털 캘리브레이션을 지원한다. 또한 기능 안전 표준인 ISO26262에 따라 개발되어 ASIL-C 레벨을 충족시키는 애플리케이션 개발에 사용 가능하며, 애플리케이션 개발에 필요한 툴 세트가 제공된다.

E520.47은 자동차용 센서 애플리케이션에 적용 가능한 제품으로 제동 장치(braking systems) 등의 안전 관련 애플리케이션이나 일반적인 MEMS p-센서 애플리케이션, 저항 브릿지 센서의 컨디셔닝 애플리케이션 등에 적용할 수 있다.

유은정 기자 judy6956@etnews.com
