엘모스가 하이 퍼포먼스 BLDC 모터 컨트롤러 제품 'E533.06' 출시했다.E533.06은 작은 싱글 패키지 안에 32bit ARM® Cortex®-M4 마이크로컨트롤러, 대용량 프로그램 메모리, 고성능 코프로세서(co-processors) 및 게이트 드라이버 회로까지 집약해 둔 제품이다.

센서리스의 싱글 션트 모터 컨트롤러인 E533.06은 임베디드 PWM과 ADC 엑셀러레이터의 조합 덕분에 더욱 향상된 퍼포먼스를 선보이게 되었는데, 애플리케이션 CPU의 부하를 50% 나 덜어주면서 각각의 PWM 사이클 (25μs 이하) 상에서 모든 연산 및 측정을 실행하는 FOC와 같은 진보적인 컨트롤 알고리즘을 사용할 수 있게 된 것이다. 이와 같이 최적화된 특장점으로 고성능의 시스템 퍼포먼스를 보여줄 E533.06은 다이내믹하면서도 효율적인 드라이브를 위한 요구 사항을 만족시킬 완벽한 솔루션이 될 것이다.

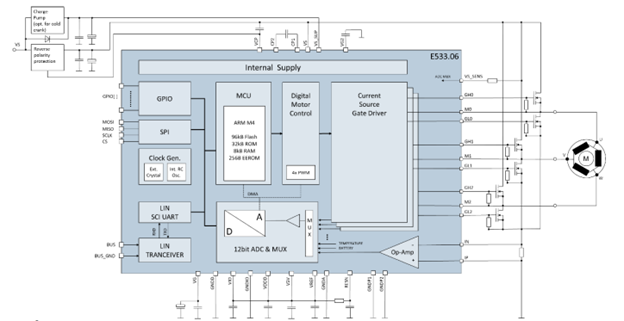

강력한 성능의 32bit ARM® Cortex®-M4와 400mA까지 프로그램 가능한 전류공급형(current source) 게이트 드라이버, 96kB ECC 프로텍션 플래쉬 메모리, LIN 스택이 포함된 32kB 시스템 ROM, 8kB SRAM 및 256Byte EEPROM가 하나의 IC 안에 모두 집적되어 있다는 것이다. 그 뿐만 아니라, 게인 증폭기 및 고속 12bit ADC가 내장되어 있고 4 채널 PWM 제네레이터와 100%의 듀티비(duty ratio)를 지원하는 하이사이드용 차지펌프(Charge pump)까지 갖추고 있다. 또한 ISO 17987 및 SAE-J2602-2 기준을 만족하는 LIN 2.x (2세대 LIN)을 지원한다. 제공 가능한 패키지는 QFN48L7 및 LQFP48-EP 이며, AEC-Q100 자동차 표준을 충족시키는 품질 인증 역시 획득하였다.

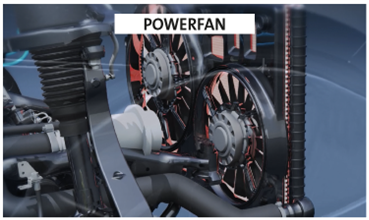

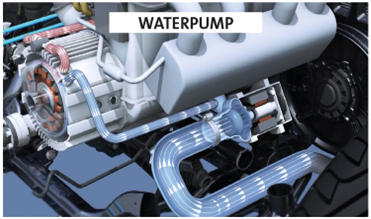

E533.06의 적용 가능한 어플리케이션으로는 엔진쿨링팬, 워터(오일)펌프 및 연료 펌프 그리고 HVAC 블로어 등이 있다.

E533.06을 적용하여 애플리케이션을 개발할 때 제공되는 시스템 레벨의 특장점으로는 △광범위한 에플리케이션 개발 노하우가 제공되어 저소음 고효율의 시스템 설계를 위한 벤치마킹으로 활용할 수 있고 △최적화된 BOM (Bill of Materials) 및 싱글 션트 측정 기능 덕분에 고효율 저비용의 시스템 설계가 가능하다는 것이 있다.

최신 버전의 ARM® Cortex® MCU를 시스템 개발에 사용할 수 있으며, 기능 안전 표준인 ISO26262를 준수하여 ASIL-B 레벨을 구현하는 제품으로 개발 가능하다.

통합적인 모터 컨트롤 알고리즘 (FOC 등) 및 ASPICE 모델을 포함하여, SW와 레퍼런스 보드, 시스템 레벨의 시뮬레이션 등 바로 양산에 적용 가능한 SW 프레임워크를 제공하여 애플리케이션을 보다 신속하면서도 세련되고 용이하게 설계 및 개발할 수 있다.

유은정 기자 judy6956@etnews.com
